氣動通風蝶閥產品用途

D641H、D341W 型 PN0.5~PN1 通風蝶閥是一種非密閉型蝶閥,在冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，碟板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。作為氣體介質調節流量或切斷裝置。

氣動通風蝶閥特點

1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便

2、內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響

D641W產品型號解析：
閥門類型代號：“D”表示蝶閥
傳動形式代號：“6”表示氣動
連接形式代號：“4”表示法蘭式連接
傳動形式代號：“1”表示單偏心中線結構
密封面材料代號：“W”表示本體材料金屬硬密封

氣動通風蝶閥具體型號有：
D641W-0.5，D641W-2.5，D641W-1.0，D641W-1，D641W-6
D641W-0.5C，D641W-2.5C，D641W-1.0C，D641W-1C，D641W-6C
D641W-0.5P，D641W-2.5P，D641W-1.0P，D641W-1P，D641W-6P



D641w通風蝶閥的安裝

1.安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。

2.閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243要求。

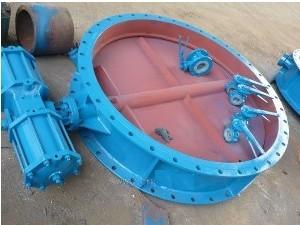

氣動通風蝶閥結構圖片

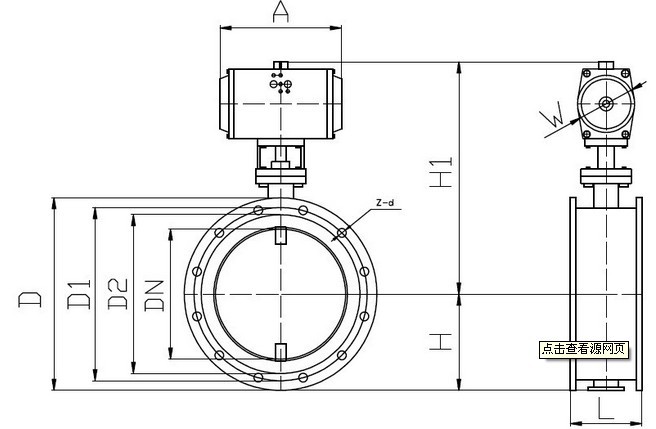

氣動通風蝶閥主要外形和連接尺寸
