電動軟密封通風蝶閥

所屬類別：軟密封蝶閥
產品型號：d941x
發布時間：2013-11-19
瀏覽次數：2014
聯系電話：0577-67983731
在線 QQ：

電動軟密封通風蝶閥產品型號解析：
閥門類型代號：“D”表示蝶閥
傳動形式代號：“6”表示氣動
連接形式代號：“4”表示法蘭式連接
傳動形式代號：“1”表示單偏心中線結構
密封面材料代號：“W”表示本體材料金屬硬密封

電動軟密封通風蝶閥具體型號有：
D641W-0.5，D641W-2.5，D641W-1.0，D641W-1，D641W-6
D641W-0.5C，D641W-2.5C，D641W-1.0C，D641W-1C，D641W-6C
D641W-0.5P，D641W-2.5P，D641W-1.0P，D641W-1P，D641W-6P

電動軟密封通風蝶閥用途：
本通風蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤650℃公稱壓力為0.6Mpa的管道上，用以連通、啟閉或調節介質量。

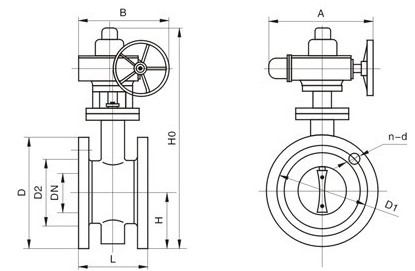

電動軟密封通風蝶閥主要外形和連接尺寸 d941x蝶閥

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	D1	D	Z-d	H	H0	A	B
50	108	110	140	4-14	70	215	270	65
65	112	130	160	4-14	80	235	270	65
80	124	150	190	4-18	95	263	270	65
100	127	170	210	4-18	105	283	270	65
125	140	200	240	8-18	120	313	310	65
150	140	225	265	8-18	132.5	338	310	65
200	152	280	320	8-18	160	493	365	90
250	165	335	375	12-18	187.5	550	365	90
300	178	395	440	12-22	220	615	365	90
350	190	445	490	12-22	245	678	365	90
400	216	495	540	16-22	270	727	365	90
450	222	550	595	16-22	297.5	782	365	90

電動軟密封通風蝶閥的安裝

1.安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。

2.閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243要求。

相關產品：硬密封蝶閥，金屬密封蝶閥，三偏心金屬硬密封蝶閥，三偏心硬密封蝶閥，三偏心蝶閥，三偏心閥門，電動蝶閥，氣動蝶閥，對夾式氣動蝶閥，不銹鋼氣動蝶閥，渦輪蝶閥，渦輪法蘭蝶閥，電動法蘭蝶閥，雙法蘭蝶閥，電動調節蝶閥，d343h16c三偏心硬密封蝶閥,液控蝶閥，液控緩閉止回蝶閥，重錘式液控蝶閥,液控緩閉止回蝶閥,液動蝶閥，快關閥等

歡迎您再次訪問我們的網站.如需電動軟密封通風蝶閥報價、訂貨及技術咨詢或有什么好的建議，歡迎您來電來函前來洽談訂購！
