電動伸縮蝶閥

所屬類別：電動蝶閥
產品型號：sd943h
發布時間：2013-11-20
瀏覽次數：2620
聯系電話：0577-67983731
在線 QQ：

電動伸縮蝶閥概述

電動伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。

電動伸縮蝶閥特點
1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；
2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。
3、密封部位可調節更換、密封性能可靠等特點。

電動伸縮蝶閥采用標準
設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

執行機構類型：CH系列特點：
1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN 200口徑閥門一般采用380VAC電動執行器。國內品牌如瑞基，澳托克，揚州電力，天二通，蘭陵，蘭閥等；國外品牌有英國羅托克、法國伯納德、德國甌瑪、德國西博思（西門子）等。

電動伸縮蝶閥主要技術參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤80℃
適用介質	空氣、水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

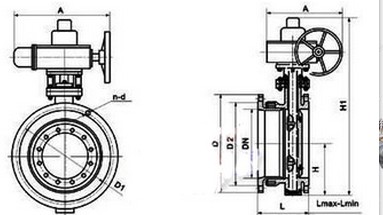

電動伸縮蝶閥外形尺寸

電動伸縮蝶閥

SD	t	943	H	-	6	系列連接尺寸
			F		10
	d		X		16

公稱通徑	外形尺寸(參考值)							法蘭尺寸和螺栓孔尺寸(標準值)														電動裝置型號 (參考)
公稱通徑	H	H1	設計最大長度	設計最小長度	設計長度	A	B	0.6MPa				1.0MPa				1.6MPa						電動裝置型號 (參考)
毫米	H	H1	設計最大長度	設計最小長度	設計長度	A	B	D	D1	D2	n-d		D	D1	D2		n-d	D	D1	D2	n-d
50	80	440	186	156	171	250	255	140	110	88	4-14		165	125	99		4-18	165	125	99	4-18	QB10-1
65	95	445	190	160	175	250	255	160	130	108	4-14		185	145	118		4-18	185	145	118	4-18	QB10-1
80	98	476	198	166	182	250	255	190	150	124	4-18		200	160	132		8-18	200	160	132	8-18	QB10-1
100	114	504	228	188	208	250	255	210	170	144	4-18		220	180	156		8-18	220	180	156	8-18	QB10-1
125	128	550	240	201	220	250	255	240	200	174	8-18		250	210	184		8-18	250	210	184	8-18	QB20-1
150	139	652	240	206	226	300	315	265	225	199	8-18		285	240	211		8-22	285	240	211	8-22	QB20-1
200	174	732	265	219	242	300	315	320	280	254	8-18		340	295	266		8-22	340	295	266	12-22	QB60-1
250	215	823	295	240	267	300	315	375	335	309	12-18		395	350	319		12-22	405	355	319	12-26	QB60-1
300	245	877	308	254	282	300	315	440	395	363	12-22		445	400	370		12-22	460	410	370	12-26	QB120-1
350	270	932	327	272	300	300	315	490	445	413	12-22		505	460	429		16-22	520	470	429	16-26	QB120-1
400	305	1047	368	308	338	300	315	540	495	463	16-22		565	515	480		16-26	580	525	480	16-30	QB250-1
450	325	1092	370	310	340	575	714	595	550	518	16-22		615	565	530		20-26	640	585	548	20-30	QB250-1
500	360	1182	392	332	362	575	714	645	600	568	20-22		670	620	582		20-26	715	650	609	20-33	QB250-1
600	445	1380	441	375	408	656	810	755	705	667	20-26		780	725	682		20-30	840	770	720	20-36	QB50 0-0.5
700	505	1502	460	400	445	656	810	860	810	772	24-26		895	840	794		24-30	910	840	794	24-36	QB50 0-0.5
800	560	1545	499	445	475	656	810	975	920	878	24-30		1015	950	901		24-33	1025	950	901	24-39	ZA60
900	630	1710	520	460	490	785	863	1075	1020	978	24-30		1115	1050	1001		28-33	1125	1050	1001	28-39	ZA60
1000	680	1805	600	530	565	785	863	1175	1120	1078	28-30		1230	1160	1112		28-36	1255	1170	1112	28-42	ZA60
1200	795	2096	675	571	623	785	863	1405	1340	1295	32-33		1455	1380	1328		32-39	1485	1390	1328	32-48	ZA120
1400	900	2296	760	684	722	790	1338	1630	1560	1510	36-36		1675	1530	1530		36-42	1685	1590	1530	36-48	ZA120
1600	1100	2720	860	770	815	868	1476	1830	1760	1710	40-36		1915	1820	1750		40-48	1930	1820	1750	40-56	ZA240
1800	1124	2830	930	830	880	868	1476	2045	1970	1718	44-39		2115	2020	1950		44-48	2130	2020	1950	44-56	ZA240
2000	1292	3120	1020	920	970	965	1600	2265	2180	2125	48-48		2325	2230	2150		48-48	2345	2230	2150	48-62	ZA240

相關產品：硬密封蝶閥，金屬密封蝶閥，三偏心金屬硬密封蝶閥，三偏心硬密封蝶閥，三偏心蝶閥，三偏心閥門，電動蝶閥，氣動蝶閥，對夾式氣動蝶閥，不銹鋼氣動蝶閥，渦輪蝶閥，渦輪法蘭蝶閥，電動法蘭蝶閥，雙法蘭蝶閥，電動調節蝶閥，d343h16c三偏心硬密封蝶閥,液控蝶閥，液控緩閉止回蝶閥，重錘式液控蝶閥,液控緩閉止回蝶閥,液動蝶閥，快關閥等

歡迎您再次訪問我們的網站.如需電動伸縮蝶閥報價及技術咨詢或有什么好的建議，歡迎您來電來函前來洽談訂購！
