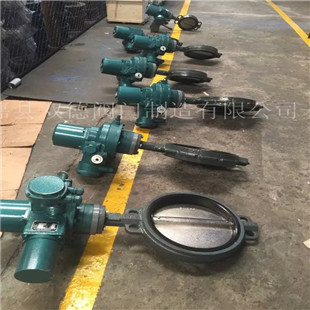

對夾式電動軟密封蝶閥
- 所屬類別：電動蝶閥
- 產品型號：d971x-10
- 發布時間：2013-12-12
- 瀏覽次數：1895
- 聯系電話：0577-67983731
- 在 線 QQ：
對夾式電動軟密封蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。如果要求對夾式電動軟密封蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
對夾式電動軟密封蝶閥的優點
1、電動蝶閥啟閉方便迅速、省力、流體阻力小，可以經常操作。
2、電動蝶閥結構簡單，體積小，重量輕。
3、電動蝶閥可以運送泥漿，在管道口積存液體最少。
4、電動蝶閥低壓下，可以實現良好的密封。
5、電動蝶閥調節性能好。
d971x-10性能參數
|
公稱通徑 |
DN(mm) |
20-2000 |
||
|
公稱壓力 |
PN(mpa) |
0.6 |
1.0 |
1.6 |
|
試驗壓力Ps(Mpa) |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
1.0 |
1.6 |
|
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等 |
|||
對夾式電動軟密封蝶閥主要零部件材料
|
零件名稱 |
材料 |
|
閥體 |
球墨鑄鋼鑄鋼合金鋼不銹鋼不銹鋼及特殊材料 |
|
蝶板 |
灰鑄鐵球墨鑄鋼鑄鋼 |
|
密封圈 |
各種橡膠聚四氟 |
|
閥桿 |
2Cr13 不銹鋼 |
|
填料 |
O型圈柔性石墨 |
對夾式電動軟密封蝶閥密封材料選用和適用溫度電動蝶閥D971X
|
材料品種 |
氯丁橡膠 |
丁腈橡膠 |
乙丙橡膠 |
聚四氯乙烯 |
硅橡膠 |
氟橡膠 |
|
|
代號 |
X或orj |
XA或or JA |
Xb或or JB |
XC、JC或orF |
XD或or JD |
XE或or JE |
|
|
耐最高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
|
|
耐最低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
|
|
適用工作溫度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |
|
d971x-10電動蝶閥電動執行機構技術參數和性能
|
ODL系列電動執行機構技術參數 |
閥 體 參 數 |
||
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN50～500mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.0、1.6MPa |
|
任選功能 |
開關型、觸點型、開度信號、智能型 |
閥軸材質 |
碳鋼、304/316/316L不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
球墨鑄鐵、 碳鋼、不銹鋼 |
|
動作時間 |
15秒/30秒/60秒 |
閥板材質 |
球墨鑄鐵、304/316/316L不銹鋼 、尼龍 |
|
環境溫度 |
-30°～60° |
閥座密封 |
EPDM、NBR、耐磨橡膠 |
|
手動操作 |
附帶手柄操作 |
結構形式 |
中線型 、無銷型 |
|
限 位 |
電氣、機械二重限位 |
溫度 |
EPDM≤80℃、NBR≤68℃ |
|
防護等級 |
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) |
適用介質 |
水、空氣、天然氣 |
|
輸入信號 |
0-10，1-5VDC/4-20mA(智能型) |
特點 |
用途廣、整體造價低、流量大、流阻小 |
對夾式電動軟密封蝶閥外形尺寸
|
公稱通徑DN |
A |
B |
C |
D |
E |
額定功率 |
額定電流 |
|
壓力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
|
|
|
40 |
155 |
349 |
57 |
104 |
32 |
15W |
0.2A |
|
50 |
155 |
353 |
62 |
104 |
43 |
15W |
0.2A |
|
65 |
155 |
362 |
70 |
104 |
46 |
15W |
0.2A |
|
80 |
155 |
368 |
89 |
104 |
46 |
15W |
0.2A |
|
100 |
208 |
392 |
106 |
115 |
52 |
25W |
0.5A |
|
125 |
208 |
407 |
120 |
115 |
56 |
25W |
0.5A |
|
150 |
208 |
446 |
132 |
115 |
56 |
25W |
0.5A |
|
200 |
256 |
489 |
164 |
127 |
60 |
50W |
0.8A |
|
250 |
256 |
514 |
200 |
127 |
68 |
50W |
0.8A |
|
300 |
256 |
568 |
238 |
127 |
78 |
90W |
1.0A |
|
350 |
288 |
629 |
280 |
164 |
78 |
120W |
1.2A |
|
400 |
288 |
662 |
302 |
164 |
102 |
120W |
1.2A |
|
450 |
288 |
693 |
335 |
164 |
114 |
150W |
1.2A |
|
500 |
288 |
729 |
360 |
164 |
127 |
150W |
1.2A |
