氣動高真空蝶閥
- 所屬類別：真空蝶閥
- 產品型號：GIQ
- 發布時間：2013-11-06
- 瀏覽次數：3598
- 聯系電話：0577-67983731
- 在 線 QQ：
氣動高真空蝶閥概述
GIQ系列氣動高真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，接通或切斷真空管路中的氣流。適用的工作介質為空氣及非腐蝕性氣體。是目前一種新型的氣動執行器控制的氣動真空蝶閥，分為雙作用和單作用(彈簧復位)氣缸?？蛇x配反饋信號裝置及電氣閥門定位器。
氣動高真空蝶閥外形連接尺寸和性能參數:
|
公稱通徑（DN） |
50 |
63 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
||||||||||||
|
連接尺寸 |
A |
26 |
32 |
35 |
50 |
55 |
60 |
|||||||||||||||
|
ΦD |
110 |
130 |
145 |
165 |
200 |
225 |
285 |
335 |
425 |
510 |
||||||||||||
|
ΦB |
90 |
110 |
125 |
145 |
175 |
200 |
260 |
310 |
395 |
480 |
||||||||||||
|
n-ΦC |
4-Φ9 |
8-Φ9 |
4-Φ12 |
12-Φ11 |
12-Φ14 |
16-Φ14 |
||||||||||||||||
|
適用范圍（Pa） |
105～6.7x10-4 |
|||||||||||||||||||||
|
漏氣率（Pa.L/S） |
6.7X1010-4 |
|||||||||||||||||||||
|
電磁閥電壓（V/HZ） |
220/50 |
|||||||||||||||||||||
|
氣源壓力（MPa） |
0.4～0.6 |
|||||||||||||||||||||
|
法蘭標準 |
GB6070.3-85 |
|||||||||||||||||||||
|
安裝位置 |
任意 |
|||||||||||||||||||||
|
介質溫度（℃） |
丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150， |
|||||||||||||||||||||
|
主要件材質 |
閥體、閥板 |
碳鋼（鍍鎳）或不銹鋼 |
||||||||||||||||||||
|
密封件 |
丁腈橡膠或氟橡膠 |
|||||||||||||||||||||
氣動高真空蝶閥主要技術性能
適用范圍(Pa)
2x105～1.3x10-5
閥門漏率(Pa.L/S)
≤1.3x10-6
介質溫度（℃）
-25～+80(密封材料為丁腈橡膠)
氣源壓力（MPa）
0.4～0.6
法蘭標準
GB/T6070
安裝位置
任意
電源電壓
標準出廠：AC220V/50Hz
信號反饋
標準出廠：閥位指示器
氣缸可選
標準出廠：雙作用式

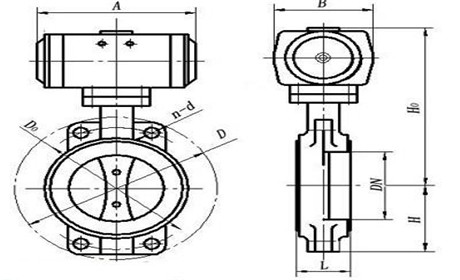

氣動高真空蝶閥結構圖
氣動高真空蝶閥連接及外形尺寸
型號
通徑(DN)
ΦD
ΦB
H
A
L
W
n-ΦC
GIQ-50
50
110
90
206
26
164
105
4-Φ9
GIQ-63
63
130
110
217
32
GIQ-80
80
145
125
247
190
124
8-Φ9
GIQ-100
100
165
145
257
GIQ-125
125
200
175
273
35
8-Φ11
GIQ-150
150
225
200
334
247
140
GIQ-200
200
285
260
391
45
302
165
12-Φ11
GIQ-250
250
335
310
467
50
372
198
GIQ-300
300
425
395
557
55
432
225
12-Φ14
GIQ-400
400
510
480
640
60
518
243
16-Φ14
GIQ-600
600
710
670
892
100
780
408
12-Φ21
相關產品：硬密封蝶閥，金屬密封蝶閥，三偏心金屬硬密封蝶閥，三偏心硬密封蝶閥，三偏心蝶閥，三偏心閥門，電動蝶閥，氣動蝶閥，對夾式氣動蝶閥，不銹鋼氣動蝶閥，渦輪蝶閥，渦輪法蘭蝶閥，電動法蘭蝶閥，雙法蘭蝶閥，電動調節蝶閥，d343h16c三偏心硬密封蝶閥,液控蝶閥，液控緩閉止回蝶閥，重錘式液控蝶閥,液控緩閉止回蝶閥,液動蝶閥，快關閥，氣動真空蝶閥,手動真空蝶閥,氣動高真空蝶閥,高真空蝶閥,giq氣動高真空蝶閥等
歡迎您再次訪問我們的網站.如需報價及技術咨詢或有什么好的建議，歡迎您來電來函前來洽談?dòng)嗁?gòu)！
-30～+150(密封材料為氟橡膠)
特殊指定：AC110V；DC24V；DC12V等
特殊指定：微動開關；智能型4～20mA DC
特殊指定：?jiǎn)巫饔檬剑ㄓ袕椈煞祷兀?/span>
可選常開或常閉
