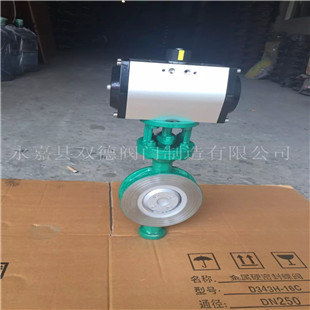

氣動三偏心多層次法蘭硬密封蝶閥閥座采用硬密封兼容的多層次結構，加工精湛，工藝先進。氣動金屬密封蝶閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，可實現對壓力、流量、溫度、液位等參數的調節。氣動硬密封蝶閥配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成，結構簡單、體積小、重量輕，所以氣動金屬密封蝶閥被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。



產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。

執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)

氣動三偏心多層次法蘭硬密封蝶閥主要技術參數



公稱通經DN（mm)	50～2000
公稱藥理PN（MPa)	0.6	1.0	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動



執行器技術參數



公稱通徑DN(mm)	DN50～1000mm	執行器型號	GT、AT、AW系列單雙作用氣動執行器
公稱壓力(MPa)	PN1.0、1.6、2.5MPa	供氣壓力	0.4～0.7MPa
閥體形式	直通鑄造閥體	氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
連接形式	法蘭式、對夾式	環境溫度	-30～+70℃
閥芯形式	蝶板式	作用形式	單作用執行機構、雙作用執行機構
密封填料	柔性石墨、聚四氟乙烯	可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
流量特性	近似等百分比、直線性	采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。 1、齒輪式雙活塞，輸出力矩大，體積小。 2、氣缸選用鋁金材料，重量輕、外形美觀。 3、可在頂部、底部安裝手動操作機構。 4、齒條式連接可調節開啟角度、額定流量。 5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。 6、IS05211標準連接為產品的安裝更換提供了方便。 7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。



氣動三偏心多層次法蘭硬密封蝶閥主要零件材料



零件名稱	材料
閥體	鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	不銹鋼與耐高溫石棉板組合成多層次
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼







雙德閥門氣動三偏心多層次法蘭硬密封蝶閥訂貨需知

1、根據使用場所、用途，且了解有關法規、規格、標準、方針、許用認可后既可選用適合各種要求的閥門；

2、確認閥門的工作條件、適用介質、工作壓力、介質溫度；

3、確定與管道相匹配的公稱通徑：DN(mm)、NPS( " )；

4、確定與管道相連接方式：法蘭式、內(外)螺紋式、焊接式、對夾式、卡箍式、卡套式等；

5、確定閥門操作的驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、電磁動、電液動等；

6、確認閥門的類型：閘閥、截止閥、節流閥、柱塞閥、球閥、蝶閥、隔膜閥、旋塞閥、止回閥、安全閥、疏水閥、減壓閥及其它特種閥；

7、確定閥門的使用形式：開關型、調節型、安全型等；

8、確定閥門殼體及內件的材料：碳鋼、合金鋼、不銹鋼、球墨鑄鐵、灰鑄鐵、銅合金、鋁合金、塑料等；

9、確定閥門的密封性能要求、密封等級或密封泄漏量；

10、確定閥門的防護涂層要求、包裝要求、運輸要求；

11、特殊需要的閥門還應確定：結構長度、閥門高度、外型尺寸、流阻、排放能力、流量特性、防護等級、防爆性能等參數；

12、確定閥門的安裝位置及姿勢
