焊接式硬密封蝶閥
- 所屬類別：焊接硬密封蝶閥
- 產品型號：d363h
- 發布時間：2013-12-24
- 瀏覽次數：7107
- 聯系電話：0577-67983731
- 在 線 QQ：

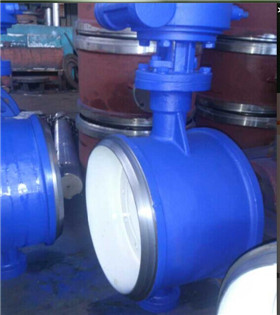

焊接式硬密封蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。其主要特點如下：
1、結構緊湊、體積小、重量輕、操作靈活、使用方便；
2、采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏；
3、此閥無法蘭，對管道和保溫包扎帶來很大方便和美觀；
4、具有耐高溫、高壓、耐腐蝕、耐磨損等特點。雙德焊接式蝶閥傳動型式:蝸輪傳動、氣動傳動、電動傳動。
焊接式硬密封蝶閥采用標準
焊接尺寸：:GB1224;ANSI B16.25; DIN2559
結構長度：:GB/T12221-1989;API609
壓力試驗：:GB/T13927-1992;API598
焊接式硬密封蝶閥主要技術參數
|
公稱通徑 |
DN（mm） |
50～700 |
||||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力Ps（MPa） |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
水、蒸氣、油品、酸類腐蝕性等。 |
|||||
|
適用溫度 |
碳鋼 :-29℃～425℃ 不銹鋼:-40℃～600℃ |
|||||
焊接式硬密封蝶閥主要零件的材質
|
零件名稱 |
材料 |
|
閥體 |
鑄鋼、不銹鋼、鉻鉬鋼及特殊材料 |
|
蝶板 |
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼及特殊材料 |
|
密封圈 |
不銹鋼、抗磨材料 |
|
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
填料 |
柔性石墨 |
D t 363 H -（C.I.P.R）焊接式硬密封蝶閥系列外形尺寸
|
|
PN1.0 |
||||||||
|
通徑 |
外形尺寸（參考值） |
參考重量 |
|||||||
|
毫米 |
英寸 |
L |
D |
d |
H |
H1 |
A |
B |
|
|
600 |
24 |
390 |
636 |
602 |
499 |
1280 |
570 |
660 |
465 |
|
700 |
28 |
430 |
726 |
692 |
566 |
1480 |
750 |
550 |
680 |
|
800 |
32 |
470 |
826 |
792 |
632 |
1608 |
750 |
550 |
810 |
|
900 |
36 |
510 |
926 |
892 |
693 |
1857 |
750 |
550 |
860 |
|
1000 |
40 |
550 |
1028 |
992 |
757 |
2038 |
900 |
750 |
1625 |
|
1200 |
48 |
630 |
1228 |
1192 |
851 |
2237 |
1000 |
925 |
1770 |
|
1400 |
56 |
710 |
1428 |
1392 |
876 |
2411 |
1000 |
925 |
2426 |
|
1600 |
64 |
790 |
1628 |
1592 |
1095 |
2756 |
1000 |
925 |
3560 |
|
1800 |
72 |
870 |
1828 |
1792 |
1214 |
3093 |
1100 |
980 |
4545 |
|
2000 |
80 |
950 |
2028 |
1992 |
1332 |
3355 |
1100 |
980 |
6230 |
|
|
PN1.6 |
||||||||
|
通徑 |
外形尺寸（參考值） |
參考重量 |
|||||||
|
毫米 |
英寸 |
L |
D |
d |
H |
H1 |
A |
B |
|
|
80 |
3 |
180 |
90 |
78 |
90 |
356 |
180 |
200 |
27 |
|
100 |
4 |
190 |
110 |
96 |
100 |
375 |
180 |
200 |
34 |
|
125 |
5 |
200 |
135 |
121 |
113 |
401 |
180 |
200 |
41 |
|
150 |
6 |
210 |
161 |
146 |
130 |
450 |
270 |
280 |
43 |
|
200 |
8 |
230 |
222 |
202 |
205 |
545 |
400 |
425 |
81 |
|
250 |
10 |
250 |
278 |
254 |
235 |
630 |
400 |
425 |
102 |
|
300 |
12 |
270 |
330 |
303 |
275 |
715 |
450 |
560 |
132 |
|
350 |
14 |
290 |
382 |
351 |
309 |
817 |
450 |
560 |
164 |
|
400 |
16 |
310 |
432 |
398 |
346 |
923 |
535 |
580 |
193 |
|
450 |
18 |
330 |
484 |
450 |
932 |
1059 |
535 |
580 |
238 |
|
500 |
20 |
350 |
535 |
501 |
427 |
1126 |
535 |
580 |
302 |
|
600 |
24 |
390 |
636 |
602 |
509 |
1369 |
570 |
660 |
457 |
|
700 |
28 |
430 |
726 |
692 |
572 |
1492 |
750 |
550 |
810 |
|
800 |
32 |
470 |
826 |
792 |
638 |
1622 |
750 |
550 |
1093 |
|
900 |
36 |
510 |
926 |
892 |
700 |
1924 |
750 |
550 |
1410 |
|
1000 |
40 |
550 |
1028 |
992 |
765 |
2054 |
900 |
750 |
1870 |
|
1200 |
48 |
630 |
1228 |
1192 |
860 |
2259 |
1000 |
925 |
2082 |
|
1400 |
56 |
710 |
1428 |
1392 |
986 |
2610 |
1000 |
925 |
2850 |
|
1600 |
64 |
790 |
1628 |
1592 |
1106 |
2856 |
1000 |
925 |
4235 |
|
1800 |
72 |
870 |
1828 |
1792 |
1226 |
3121 |
1100 |
980 |
5346 |
|
2000 |
80 |
950 |
2028 |
1992 |
1345 |
3385 |
1100 |
980 |
7328 |
